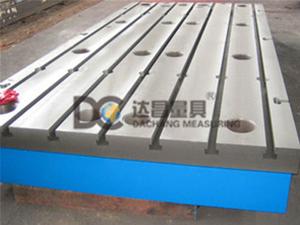

檢驗鑄鐵平板

咨詢電話：0317-8266666

達昌公司專業為您提供熱情，全面的鑄鐵量具，花崗石量具，鎂鋁量具，鋼件量具等產品的銷售，技術咨詢服務！

標簽：鑄鐵平板,檢驗平板,劃線平板

詳細介紹products details

檢驗平板（檢驗平臺）用于檢查零件的尺寸精度或形位偏差，并作劃線，適用于各種檢驗工作，精密測量的基準平面。檢驗平板（檢驗平臺）在使用時要先進行安裝調試，然后把檢驗平臺的工作面清理干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞檢驗平板（檢驗平臺）的工作面；工件的重量不能超過檢驗平臺的額定載荷，否則會造成工作質量降低，損壞平板的結構，甚至會造成平板變形，使之無法使用。
檢驗平板（檢驗平臺）表面質量檢驗用途色法檢驗。檢驗標準為：平板在每邊為25毫米平方的范圍內不少于25點，二級不少于20點，三級不少于12點。
檢驗平板（檢驗平臺）精度：按標準計量檢定規程執行，分別為0，1，2，3級四個級別。
檢驗平板（檢驗平臺）材料：由高強度鑄鐵HT200-HT300制造，工作面硬度：HB170-240。
檢驗平板（檢驗平臺）規格：（非標規格需定做）

規格（長×寬）
精度等級
0級
1級
2級
3級
平面度公差
200×200
5
10
20.5

200×300
5.5
11
22

300×300
5.5
11
22

300×400
6
12
24

400×400
6.5
12.5
25

400×500
6.5
13
26
66
400×600
7
14
27.5
70
500×500
6.8
14
28
68
500×600
7
14.2
28.5
71
500×800
8
15.5
31
78
600×800
8
16
32
80
600×900
8.3
16.5
33
83
1000×750
9
18
36
90
1000×1000

20
40
97
1000×1200

20.5
41
103
1000×1500

22
45
112
1000×2000

26
52
130
1500×2000

28
56
140
1500×3000

70
174
2000×3000

74
184
2000×4000

88
219
平臺調試方法：
1.將平臺平放于地面，手感調整四角穩定性，微調活動地腳，直到穩定。
2.將平板放置在支架上，調整其支點位置，盡量接近中心對稱。
3.初調各支腳，使各支點均勻受力。
4.用水平測量儀器（水平尺或電子水平儀）檢測平板水平狀況、微調相關支點，直到符合水平位置。
5.初調合格后，靜置12小時后，進行復制，如不合格需進行再次調整，如合格方可使用。
6.使用后根據實際實地環境周期性檢測維護。
